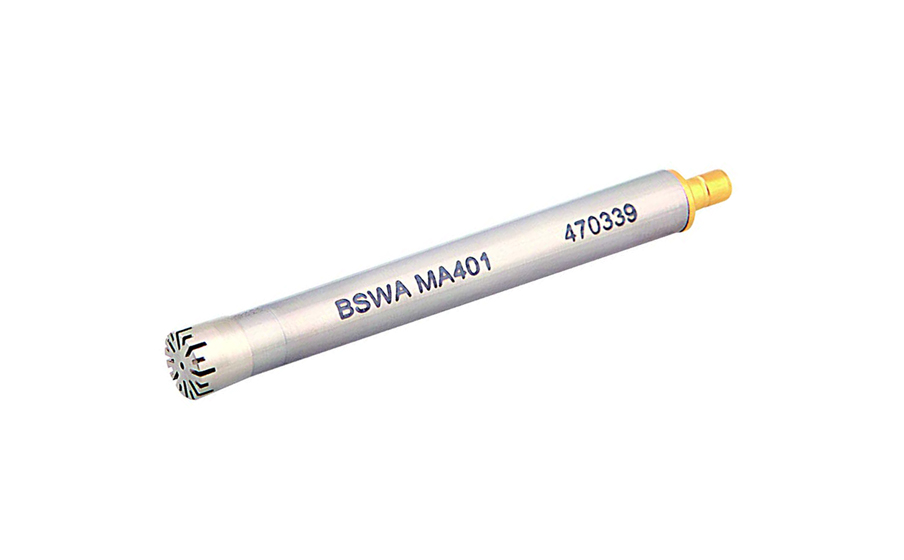

MPA401 傳聲器
產品參數/ Product parameter
北京聲望的大部分前置放大器都可以選配TEDS功能，從而支持數據采集設備直接讀取傳聲器信息，包括傳聲器型號、序列號、靈敏度等。目前北京聲望的TEDS傳聲器支持IEEE 1451.4標準，其中默認使用v0.9版本以兼容更多數據采集設備，根據用戶要求也可選擇v1.0版本，關于TEDS的詳細信息可參考《技術總結5 TEDS傳感器電子數據表》。
功能特點：
● 1/4”自由場傳聲器
● 靈敏度(@250 Hz)：5 mV/Pa (-46 dB re 1V/Pa)
● 頻率響應：20 Hz ~ 70 kHz (±2 dB)
● 動態范圍：35 dBA ~ 155 dB
● 極化電壓：0V（預極化）
● 均壓方式：后均壓
● 可選TEDS（IEEE 1451.4）
應用范圍：
● 高精度通用聲學測試
● 傳聲器組合介紹
工作標準傳聲器的輸出阻抗達到GΩ以上，因此無法直接與數據采集設備相連，必須使用前置放大器將輸出阻抗降低到100Ω以下。傳統電容傳聲器還需要前置放大器提供一個200 V的外部極化電壓對電容充電，或者在后極板上涂覆可存儲電荷的駐極體材料以代替極化電壓（預極化）。不同的傳聲器類型需要搭配對應的前置放大器才可以工作，北京聲望為用戶提供穩固可靠的傳聲器組合供選購。傳聲器組合包括在潔凈環境中組裝的傳聲器和前置放大器，避免傳聲器和前置放大器接口處被污染而導致測量誤差。
● 兼容性
北京聲望的MK系列外極傳聲器需要搭配MV系列傳統200 V前置放大器，并使用MC7xx系列供電調理器，而MP型預極化傳聲器要搭配MA系列ICCP前置放大器，并使用MC1xx系列供電調理器。傳聲器與前置放大器的連接螺紋符合WS2（1/2”）或WS3（1/4”）標準，同類型的傳聲器或前置放大器可以互換。
● 前置放大器對性能的影響
除了阻抗變換以外，前置放大器對傳聲器的性能會有一定影響，主要體現在以下幾個方面：
1．靈敏度：一般的前置放大器都會導致傳聲器損失一定靈敏度，一般衰減0.1 dB左右。
2．自生噪聲：傳聲器的輸出噪聲為熱噪聲，而前置放大器會帶來一定的電噪聲，因此傳聲器和前置放大器組合后的總輸出噪聲為熱噪聲和電噪聲之和。
3．最大輸出電壓：傳聲器的最大輸出電壓為其最大聲壓級和靈敏度之積，此值往往和前置放大器的最大輸出電壓不能完全匹配。傳聲器和前置放大器組合的最大輸出電壓取決于傳聲器和前置放大器各自最大輸出電壓的小者。因此，如果前置放大器的最大輸出電壓小于傳聲器的最大輸出電壓，則傳聲器動態范圍會減少。
4．頻率響應：MA系列ICCP供電前置放大器對低頻有一定衰減，但一般也能滿足20 Hz~20 kHz的使用要求。
二、技術參數/Technical Parameters
| 技術指標 | |
|---|---|
| 直徑 | 1/4 |
| 符合標準(IEC61672) | 一型 |
| 傳聲器 | MP401 |
| 聲場類型 | 自由場 |
| 前置放大器 | MA411A/B |
| 頻率響應(Hz) | 20~70k |
| 開路靈敏度(mV/Pa)(±2dB) | 5 |
| 輸出阻抗(Ω) | < 30 |
| 動態范圍(dBA) | 35 ~ 155 |
| 自生噪聲(dBA) | 35 |
| 使用溫度范圍（℃） | -30 ~ 80 |
| 使用濕度范圍(RH) | 0 ~ 98% |
| 溫度系數(dB/℃) | -0.02 |
| 濕度系數(dB/%RH) | 0.003 |
| 壓力系數(250 Hz) (dB/kPa) | -0.007 |
| 尺寸 | ?7 × 63.3 （配合MA411A），?7 × 58.3 （配合MA411B） |
| 重量 | 7.7 |
| 供電方式 | ICCP (2mA ~ 20mA, 4mA典型) |
| 輸出接口 | SMB |
| 如果前置放大器帶TEDS功能時，所對應的型號為 | MPA461 |
